تایکوپ صنعتی F11100
قیمت محصول:
115,000,000 تومان
تایکوپ صنعتی F11100
تایکوپی دقیق برای دستگاه فرز و تراش مناسب برای تقسیم زاویه، برش دنده و عملیات ماشینکاری دقیق در کارگاههای صنعتی بکار برده میشود.
20
نفر در حال مشاهده محصول هستند
- تضمین اصالت و کیفیت کالا
- ارسال با پست پیشتاز
- تضمین کمترین قیمت
- پشتیبانی ۲۴ ساعته
ارسال رایگان برای سفارش های بالای 50 میلیون
چنان چه جمع صورت حساب شما بالای 50 میلیون تومان شود هزینه پست برای شما به صورت رایگان محاصبه خواهد شد.
پرداخت درب منزل
بعد از دریافت سفارش
تضمین قیمت محصولات
کمترین قیمت در سطح اینترنت
امکان مرجوع کردن سفارش
در صورت عدم رضایت
تضمین کیفیت و اصالت
فروش مستقیم از شرکت
ارسال سریع سفارشات
با پست پیشتاز
توضیحات
تایکوپ صنعتی F11100
🔧 معرفی دستگاه

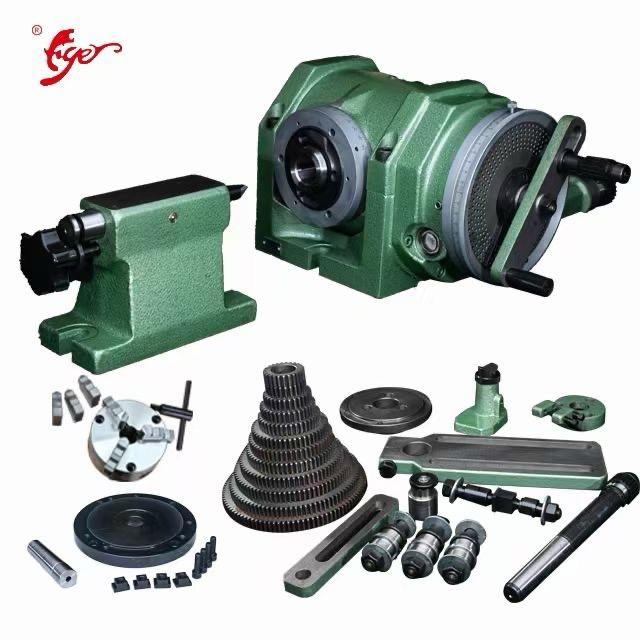

تایکوپ صنعتی شامل:
•تایکوپ (Dividing Head)
•تکیهگاه (Tailstock)
•صفحات تقسیم (Dividing Plates)
•چرخدندههای تعویضی (Change Gears)
•ابزار جانبی مثل هندل، آچار، و پایهها است و برای تقسیم زاویهای دقیق در ماشین فرز و تراشکاری استفاده میشود.
کاربرد اصلی تایکوپ صنعتی:
•ساخت چرخدنده، پولی، شیار، سوراخهای دایرهای و قطعات با تقسیمبندی زاویهای دقیق است.
📏 ابعاد کلی
بهطور خلاصه مدل بزرگتر یعنی F11200A ابعاد حدودی 700×545×345 mm دارد.
⚙️ اجزای موجود در ست کامل
1.Tailstock (تکیهگاه)
2.Change Gear Bracket + 12 Change Gears
3.Center (مرکز نگهدارنده قطعه)
4.Dividing Plates (3 عدد)
5.Flange
6.سهنظام (3-jaw chuck)
7.Round Table (اختیاری)
🔩 عملکرد فنی
•با چرخاندن دسته (handwheel)، محور اصلی بهوسیلهی چرخدنده کرمی با نسبت 1:40 میچرخد یعنی هر 40 دور دسته = یک دور کامل محور.
•با صفحات تقسیم (dividing plates) میتوان تعداد تقسیمات دقیق (مثل 24، 36، 48، 72، 100 و…) را محاسبه و اجرا کرد.
•این سیستم برای کارهای دقیق مثل چرخدندهسازی، مارپیچکاری و قطعات چندوجهی استفاده میشود.
💡 نکته کاربردی
•مدلهای بزرگتر (مثل F11160A یا F11200A) برای قطعات سنگینتر و صنعتیتر هستند.
•مدل FW80 و F11100A مناسبتر برای دستگاههای فرز رومیزی یا قطعات سبکترند
مشخصات فنی مدل ها:
| F11200 | F11160 | F11125 | F11100 | FW80 | ویژگی |
| 200mm | 160mm | 125mm | 100mm | 80mm | ارتفاع مرکز(Center Height) |
| 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | زاویه گردش محور از افقی تا عمودی |
| ≤1′ (دقیقه قوسی) | ≤1′ (دقیقه قوسی) | ≤1′ (دقیقه قوسی) | ≤1′ (دقیقه قوسی) | ≤1′ (دقیقه قوسی) | دقت تقسیم بندی زاویه |
| 1:40 | 1:40 | 1:40 | 1:40 | 1:40 | نسبت چرخ دنده کرمی(worm Gear Ratio) |
| MT5 | MT5 | MT4 | MT4 | MT3 | سوراخ مخروطی محور(taper bore) |
| 18mm | 18mm | 18mm | 18mm | 14mm | عرض شیار کلید محور(key width) |
| 140kg | 130kg | 110kg | 100kg | 80kg | وزن خالص(Net Weight) |
| 145kg | 135kg | 115kg | 105kg | 85kg | وزن ناخالص(Gross weigh) |
| 140kg | 130kg | 120kg | 100kg | 80kg | حداکثر ظرفیت بار(Max Bearing Load) |
